浪涌电流是什么   如何抑制浪涌电流

一、什么是浪涌电流？

浪涌电流是电路打开吸收的最大电流，出现在输入波形的几个周期内。浪涌电流的值远高于电路的稳态电流，高电流可能会损坏设备或触发断路器。浪涌电流通常出现在所有磁芯的设备中，如变压器、工业电压等。

二、为什么会出现浪涌电流？

产生浪涌电流的因素有很多，比如一些去耦电容或平滑电容组成的设备或系统，在启动时会消耗大量电流对其进行充电。

下面的图可以看到浪涌电流、峰值电流和稳态电流之间的差异：

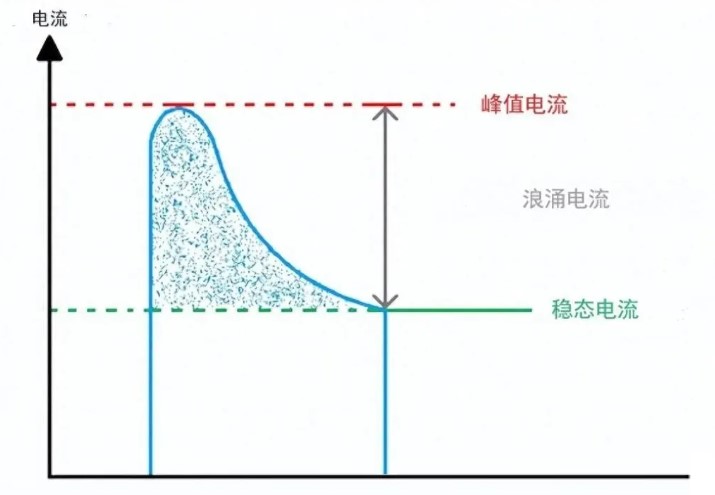

浪涌电流、峰值电流和稳态电流之间的差异

峰值电流：波形在正区域或负区域获得的电流最大值。稳态电流：定义为电路中每个时间间隔保持恒定的电流。当 di/dt = 0 时，达到稳态电流，这意味着电流相对于时间保持不变。

浪涌电流特性：

• 设备开启时立即发生
• 出现时间跨度短
• 高于电路或装置的额定值

发生浪涌电流的一些示例：

• 白炽灯
• 感应电机启动
• 变压器
• 打开基于 SMPS 的电源

三、电源转换器中的浪涌电压

为了降低输入/输出的纹波噪声或EMI噪声，现在通常是在输入侧并联电容或者滤波器，如下所示。由于滤波器中有电容，当系统开始上电时，由于输入电压的快速上升，会产生很高的浪涌电流。这种情况可能会导致前端电源供电不足，或者触发过流保护，导致无电压输出，因此，浪涌电流的抑制变得越来越重要。

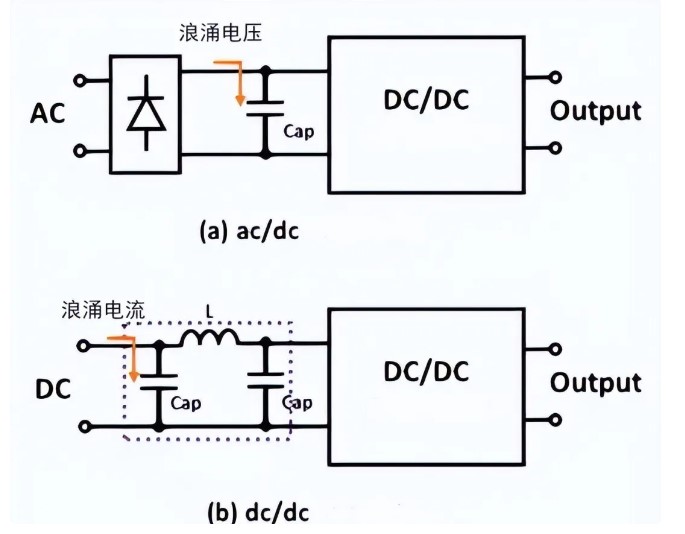

a图并联电容，b图并联了滤波器

四、抑制浪涌电压的方法

1、被动抑制

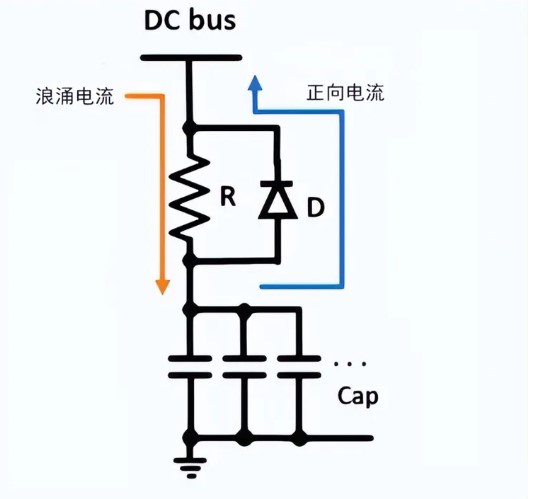

如下所示，主要用于应用电路需要外接大量电容时。如果没有外部限流电路，直流母线电压开启时会产生很大的浪涌电压，可能导致前端电源压降进入保护模式。此时，只需在电容输入串联电阻和二极管即可，可以减轻浪涌电流。当直流母线通过电阻给电容充电时，可以限制浪涌电流，但是，当直流母线需要供电时，电容可以通过二极管将电能反馈给直流母线。

2、主动抑制

另一种是采用带软启动电路的有源开关来限制浪涌电流。如下所示，MOS管通过软启动电路缓慢开启，因此，可以限制启动期间的浪涌电流，优点是不影响系统效率，不受缓解温度影响。缺点是需要外接电路，整体成本较高。

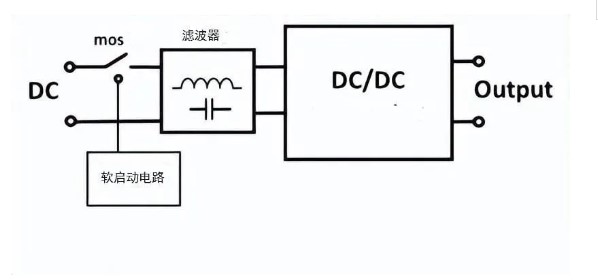

采用带软启动电路的有源开关来限制浪涌电流

五、使用MOS管浪涌电流限制电路

如上所述，已经列举了2种浪涌电流方法。下面介绍使用MOS管导通电路来抑制输入电流此外，由于MOS管的导通损耗低，使用方便。优点是零件少，缺点是有功率损耗。下面介绍有源和无源浪涌电流限制电路。

1、有源浪涌电流限制电路(P-MOS管)

下图为使用P沟道MOS管的浪涌电流限制电路。P沟道的导通步长与N沟道基本相同，只是电压相反。在初始阶段，C1上的电压为0V。输入电压通过R2充电到C1。最后C1上的电压通过分压R1和R2之间的电压来确定。Q1 开启状态由 Vgs 电压决定。

• -Vgs<-Vgs(th) 和 -Vgd<-Vgs(th)MOS管处于截止状态，类似于开路。
• -Vgs>-Vgs(th) 和 -Vgd>-Vgs(th)MOS管处于欧姆模式。Vds和Id的特性就像一个电阻，随着Vgs电压的升高而变小。
• -Vgs>-Vgs(th) 和 -Vgd<-Vgs(th)MOS管 处于饱和模式。Id是固定值，不随Vds变化。而且MOSFET的导通电阻很低，适合开关。

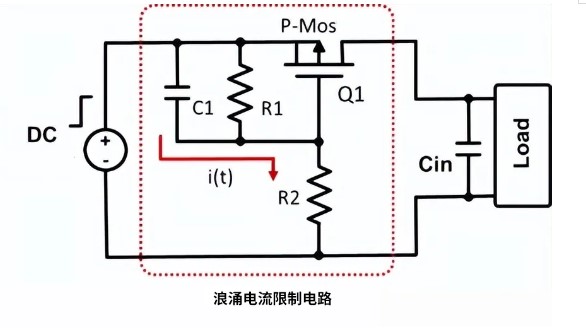

有源浪涌电流限制电路(P-MOS管)

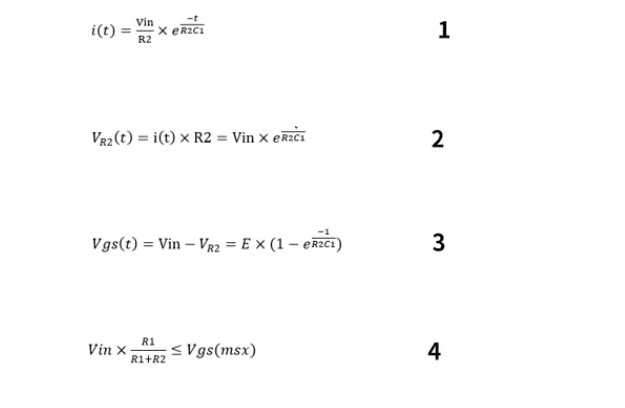

从MOS管特性描述来看，欧姆模式最适合抑制浪涌电流。至于R1、R2、C1的计算，可以用下面的公式：

在相同的R1下，C1越大，MOS管工作在欧姆模式的时间越长，这意味着限制浪涌电流的效果会更好。

2、无源浪涌电流限制器电路

一般的无源方式是在输入端串联一个热敏电阻，但由于热敏电阻受环境温度影响较大，当环境温度较高或输入电源多次快速开闭，将起不到保护作用。下图给出了可以改善这种现象的电路，使用二极管和电阻并联，与电容并联。不仅可以抑制浪涌电流，而且不容易受温度变化或者输入电源快速打开和关闭多次的影响。工作原理是当有输入电压时，输入电压通过给R1和Cl充电，当系统负载需要电源时，Cl通过二极管向负载放电。

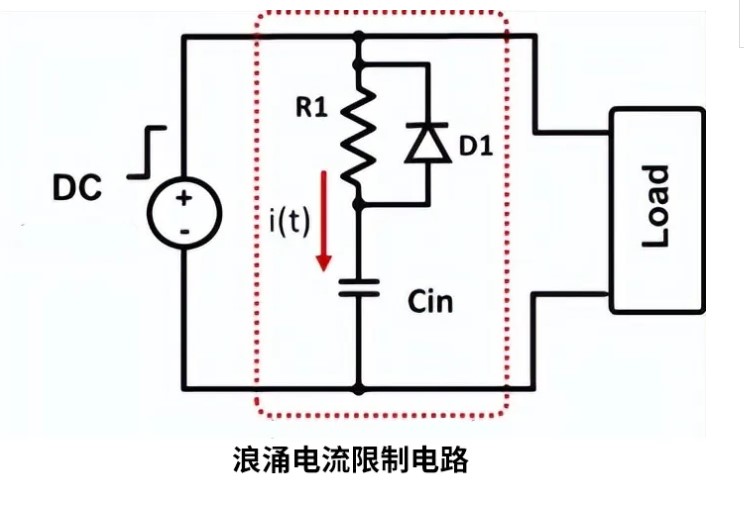

无源浪涌电流限制器电路

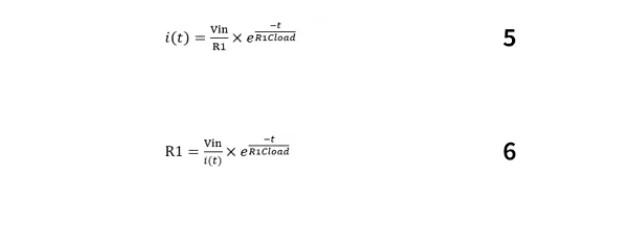

从图中可以看出R1与浪涌电流成反比，因此可以通过以下公式计算R1：

R1 损失

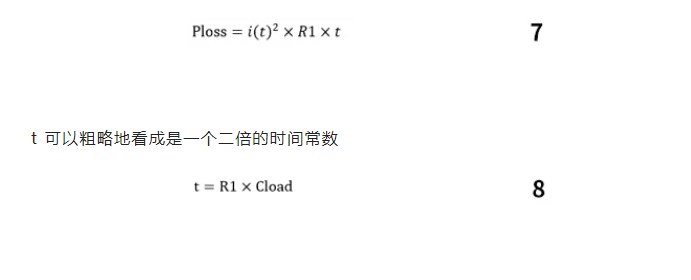

阻力损失可以通过公式（6）得到。

六、结论

为了加强DC/DC转换器的抗噪声能力，常用的方法是在输入端加电容。但由于电容的特性，会在电源输入端产生浪涌电流。如果不抑制浪涌电流，输入电源可能因保护电路而无输出，并可能损坏输入电路或保险丝。上面介绍两种抑制浪涌电流的方法，一种是利用MOSFET的导通特性来抑制浪涌电流。另一种是使用无源元件，通过电阻给电容充电，然后通过二极管放电回系统。有源抑制电路的效果优于无源抑制电路，但元件数量多于无源抑制电路。无源抑制电路的元器件使用最少，但必须考虑电阻的损耗和功率选择。
